מתמרי עומס מרכזיים – מדריך מקיף

איך פועלים מתמרי עומס מרכזיים?

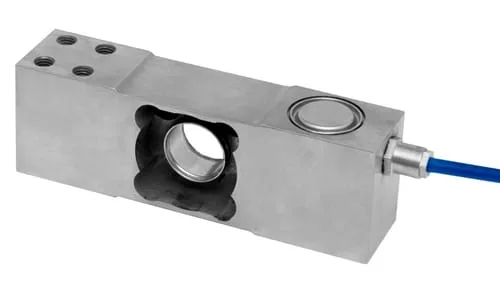

מתמרי עומס מרכזיים בנויים כך שהם ממוקמים במרכזו של משטח שקילה ומודדים את העומס המופעל עליו. העיקרון שמנחה אותם הוא שהם יכולים למדוד עומס במדויק גם כאשר הוא מפוזר בצורה לא אחידה על פני המשטח. כלומר, גם אם פריט מונח בקצה המשטח ולא בדיוק במרכזו, המתמר עדיין יוכל למדוד את המשקל בצורה מדויקת.

העומס המופעל על המשטח גורם לעיוות קל בגוף המתמר, והעיוות הזה נמדד באמצעות רכיבים חשמליים שמודבקים עליו – גשרים חשמליים (Strain Gauges). השינוי בהתנגדות החשמלית של גשרים אלו מתורגם לאות חשמלי שניתן למדוד ולעבד אותו למידע על העומס שהופעל. האות נשלח למערכת בקרה, שם מחושב המשקל המדויק של הפריט שנשקל.

מה מייחד מתמרי עומס מרכזיים?

המאפיין המרכזי של מתמרים מרכזיים הוא היכולת שלהם לפצות על עיוותים שנוצרים כאשר העומס אינו מופעל בצורה מדויקת במרכז המשטח. בזכות תכונה זו, ניתן להשתמש במתמר אחד בלבד כדי למדוד עומס על משטח רחב, מה שהופך אותם לפתרון אידיאלי במערכות שקילה קטנות ובינוניות.

מאפיין ייחודי נוסף הוא שהמבנה של מתמר מרכזי מאפשר לו להתמודד עם עומסים קלים ובינוניים בצורה מדויקת מאוד, מה שהופך אותו לנפוץ במערכות שקילה עדינות, כגון קופות רושמות, מאזניים במעבדות, ומערכות שקילה בשוק הקמעונאי.

לאיזה סוגי פתרונות מתאימים מתמרי עומס מרכזיים?

מתמרי עומס מרכזיים מתאימים בעיקר למערכות שקילה קטנות ובינוניות שבהן נדרשת שקילה מדויקת של פריטים בודדים או מוצרים קלים יחסית. הנה מספר דוגמאות ליישומים נפוצים:

• מאזניים מסחריים – מתמרים מרכזיים נמצאים בשימוש נרחב במאזניים בקופות רושמות, מערכות שקילה בסופרמרקטים, מאזני חנויות וכו'. במערכות אלו, חשוב שהמשקל יהיה מדויק, גם אם הפריט לא מונח בדיוק במרכז המשטח.
• שקילת פריטים במפעלים – בתעשיות קלות, מתמרים מרכזיים משמשים לשקילת מוצרים בתהליכי ייצור שונים, כגון שקילת אריזות, שקילת רכיבים קטנים ופריטים ייחודיים בקווי ייצור.
• מאזני בדיקה ולבקרה – במעבדות או מתקנים תעשייתיים, בהם נדרשת שקילה מדויקת של פריטים קטנים, מתמרים מרכזיים משמשים למדידת עומסים קלים ולבקרת איכות.
• משטחי שקילה קטנים – בכל מקום שבו יש צורך במדידת עומסים קטנים על משטח גדול יחסית, מתמר מרכזי יוכל לתת מענה יעיל.

המגבלות של מתמרי עומס מרכזיים

למרות היתרונות הרבים, מתמרי עומס מרכזיים אינם מתאימים לכל יישום. יש להם מספר מגבלות:

• עומסים כבדים – מתמרים מרכזיים מתאימים לעומסים קלים עד בינוניים, אך כאשר יש צורך לשקול עומסים כבדים מאוד (כגון שקילת מיכלים כבדים או כלי רכב), מתמרים אלו אינם מתאימים.
• סביבה קשה – בסביבות קשות שבהן קיימות רעידות, חום גבוה או קור קיצוני, יתכן ומתמרים מרכזיים לא יוכלו לספק את הדיוק והעמידות הנדרשים. במקרים כאלה, מתמרים ייעודיים לסביבה קשה יתאימו יותר.
• רגישות גבוהה לזעזועים – בגלל המבנה שלהם, מתמרי עומס מרכזיים רגישים יותר לזעזועים פיזיים. הפעלת כוח חד מדי על המתמר עלולה לגרום לעיוותים בלתי הפיכים בגוף המתמר ולשגיאות מדידה.

יתרונות של מתמרי עומס מרכזיים

• דיוק גבוה – מתמרים מרכזיים מצטיינים בדיוק רב, במיוחד במערכות שקילה קטנות ובינוניות.
• פשטות התקנה – ניתן להתקין מתמר מרכזי אחד בלבד עבור משטח שקילה גדול יחסית, מה שחוסך צורך בשימוש בכמה מתמרים ומפשט את התהליך.
• פיצוי על פיזור לא אחיד של העומס – מתמרים מרכזיים מסוגלים למדוד משקל בצורה מדויקת גם כאשר העומס לא מופעל בצורה אחידה על פני המשטח, מה שהופך אותם לפתרון אידיאלי במערכות שקילה מסחריות.
• חסכוני – השימוש במתמר אחד בלבד מאפשר חיסכון בעלויות בהשוואה למערכות שקילה מורכבות יותר הדורשות מספר מתמרים.
• עמידות יחסית לסביבות עבודה רגילות – מתמרים מרכזיים מתפקדים היטב במרבית הסביבות התעשייתיות והמסחריות, כל עוד אין תנאים סביבתיים קיצוניים מדי.

חסרונות של מתמרי עומס מרכזיים

• מגבלת עומס – מתמרים אלו אינם מתאימים לשקילת עומסים כבדים מאוד, מה שמגביל את השימוש בהם ליישומים קלים עד בינוניים.
• רגישות לזעזועים – פגיעות פיזיות עלולות לפגוע ביכולת המדידה של המתמר, ולכן יש צורך בטיפול זהיר.
• פחות עמידות בסביבות קשות – בסביבות שבהן יש תנאים קיצוניים של טמפרטורה, לחות או רעידות, ייתכן שהמתמרים לא יוכלו לספק את הדיוק הנדרש לאורך זמן.

סיכום

מתמרי עומס מרכזיים הם כלי חשוב במערכות שקילה קטנות ובינוניות, ומציעים דיוק רב ופשטות התקנה. הם אידיאליים ליישומים מסחריים, מעבדות, ותעשיות קלות, בהם נדרשת שקילה מהירה ומדויקת של פריטים בודדים. היתרונות שלהם כוללים דיוק גבוה, פיצוי על עומס לא אחיד וחיסכון בעלויות. עם זאת, יש לקחת בחשבון את המגבלות שלהם בעומסים כבדים ובסביבות קשות.
